城市管廊建设全套解决方案

  城市地下综合管廊是指在城市地下集中用于敷设电力、通信、广播电视、给水、排水、热力、燃气等市政管线的公共隧道。世界上发达国家已经建设成完善的综合地下管廊设施,我国正处在城镇化快速发展时期,地下基础设施建设滞后。推进城市地下综合管廊建设,有利于提高城市综合承载能力和城镇化发展质量,有利于增加公共产品有效投资、拉动社会资本投入、打造经济发展新动力。
  综合管廊的施工方法较多,但是根据环境的不同,其经济性和社会效益差距很大。总体来说,在新建城区,应同步建设管廊,采用明挖法修建是经济的,基本上不影响社会环境;在老城区进行管廊建设,考虑环境的影响和可能的征拆费用,盾构法优于明挖法,应优先选择盾构法施工。

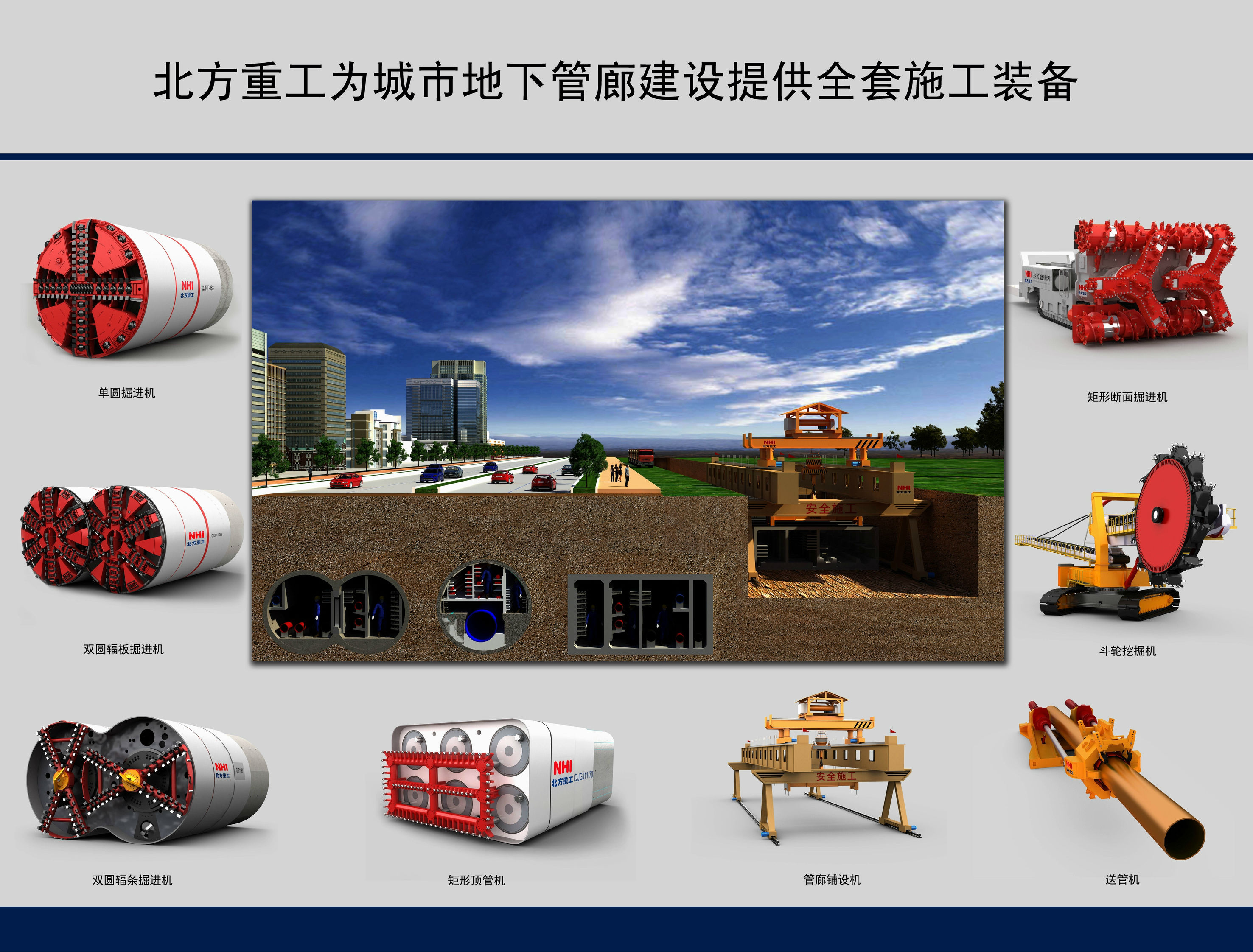

  北方重工拥有全套管廊建设施工装备解决方案,技术全面,设备精良。明挖设备有矩形断面掘进机和斗轮挖掘机。暗挖设备有单圆掘进机、双圆掘进机和矩形顶管机。明挖辅助设备有送管机和管廊铺设机等。

  高效掘进机:高效掘进机是一种应用于管廊明挖法连续掘进施工作业的设备,它可与胶带运输机等配合实现连续运输掘进,也可与卡车等配合实现间断式装运作业。矩形单仓管廊可实现掘进断面一次成型,多仓管廊采取分层掘进,综合施工效率比传统方法提高3-5倍。整机采用无线智能遥控操作,安全可靠,采用陀螺仪定位导航,配备高压水降尘装置,保证施工作业绿色环保,调车操作灵活,有利于分层掘进作业。
  自动送管机:该机型是地下综合管廊内大直径管道快速安装的机械化管道铺设装备。其应用范围非常灵活,适用于直径为500至3000毫米的各类管线的铺设,管道直径变化时,只需更换夹管器的夹板。铺管机的另一个优势是,借助其可伸缩的液压油缸,在顶推和回拖模式下,均可产生最大750吨的强大推力,铺管距离长,由于夹管器的夹板设有专用橡胶内衬,与管道具有足够大的接触面,并不破坏管道涂层。该设备采用全液压驱动,具有方向准、推力大、自动化程度高、铺管速度快、操作简便、易运输等特点,可用于综合管廊内各种管线的快速自动铺设。
  斗轮挖掘机:紧凑型斗轮挖掘机是一种连续的挖掘设备,具有挖掘能力大、生产效率高、适应性强、作业灵活机动及环保等特点。我公司引进德国TAKRAF斗轮挖掘机先进设计技术,并与大连理工大学联合设计开发,并针对地下廊道工程土石方量大、环保要求高、施工空间小、工期紧、施工采掘表土抗压强度不高等特点,北方重工集团提出了紧凑型斗轮挖掘机进行地下廊道工程的土石方挖掘方案,此产品已达到专业水平。
  单圆掘进机:该机型适用于圆形断面的管廊隧道施工,其整机的开挖、渣土输运、物流输送、系统配套与地铁盾构完全相同,同时兼顾管廊隧道管片及支护方式的不同,对管片拼装等系统进行针对性的设计。具有技术专业,工法、工艺成熟稳定,开挖的隧道通用性强等特点。根据管廊建设的设计规划,北方重工可以提供小至φ3.5m,大到φ14m的单圆掘进机。
  双圆掘进机:该机型的主要特点是双圆刀盘相向回转切削可以高效的完成双圆隧道的开挖,同时掘进机上配套有系统全面、技术成熟可靠的渣土输运、物流输送、管片拼装等系统和设备,可以实现双圆隧洞的全自动支护成形。根据地层稳定性和渣土类型的不同,北方重工研制的双圆掘进机可分为双圆幅条式和双圆幅板式。双圆幅板式可以有效的控制开挖面的土体稳定性,同时通过换装盘形滚刀可以在复合式地层中掘进;双圆幅条式在土体自稳性较好的土层可实现高效掘进。典型机型为QJGB11-063。
  矩形顶管机:根据管廊隧道的设计规划及管线布置,矩形管廊隧道被广泛采用,北方重工集团根据矩形管廊隧道的断面需求,开发设计出了多种规格尺寸的矩形顶管机,有多圆切削全断面矩形顶管机,矩形仿形切削顶管机。该型顶管机具有开挖断面大,断面规格适应性灵活,施工工艺简单,与管廊隧道规划结合紧密等特点。
